Jako dostawca zanurzalnych mikserów czołgów często spotykam klientów, którzy chętnie rozumieją, jak mierzyć efekt mieszania tych kluczowych urządzeń. Dobrze mieszany zbiornik jest niezbędny do różnych zastosowań przemysłowych i środowiskowych, takich jak oczyszczanie ścieków, przetwarzanie chemiczne i produkcja żywności. Na tym blogu podzielę się niektórymi skutecznymi metodami pomiaru efektu mieszania zanurzalnego miksera zbiornika.
1. Inspekcja wizualna
Najprostszym sposobem na rozpoczęcie oceny efektu mieszania jest kontrola wzrokowa. Ta metoda jest szybka i może zapewnić początkowe zrozumienie wydajności miksera.
Podczas obserwacji zbiornika poszukaj oznak jednorodności. W dobrze mieszanym zbiorniku nie powinno być oczywistego stratyfikacji ani zlepiania substancji. Na przykład w zbiorniku oczyszczania ścieków osad powinien być równomiernie rozmieszczony w kolumnie wody. Jeśli widzisz odrębne warstwy o różnych gęstościach lub dużych kawałkach nierozpuszczonego materiału, wskazuje, że mieszanie nie jest wystarczające.
Jednak kontrola wizualna ma swoje ograniczenia. Jest subiektywny i może nie być w stanie wykryć subtelnych różnic w mieszaniu. Ponadto, w niektórych przypadkach, w których substancje są nieprzezroczyste lub zbiornik duży, może być trudno uzyskać wyraźny widok na cały obszar mieszania.
2. Metoda znacznika
Metoda znacznika jest dokładniejszą i szeroko stosowaną techniką pomiaru wydajności mieszania. Obejmuje wprowadzenie substancji znacznika do zbiornika, a następnie monitorowanie jej stężenia w różnych punktach i czasach.
2.1 Wybór znacznika
Wybór znacznika zależy od charakteru zawartości zbiornika i zastosowania. Powszechnie używane znaczniki obejmują barwniki, sole i izotopy radioaktywne. W przypadku aplikacji niebezpiecznych barwnik z żywnością - klasy może być dobrą opcją, ponieważ jest łatwy do wykrycia i bezpieczny w użyciu. W ustawieniach przemysłowych można stosować sole takie jak chlorek sodu, ponieważ są one niedrogie i można je mierzyć za pomocą mierników przewodności.
2.2 Wstrzyknięcie i pobieranie próbek
Wskaźnik powinien zostać wtryskiwany do zbiornika tak szybko, jak to możliwe, aby symulować natychmiastowe uwalnianie. Zapewnia to, że znacznik jest dystrybuowany równomiernie na początku testu. Po wstrzyknięciu próbki są pobierane w regularnych odstępach czasu z wielu lokalizacji w zbiorniku. Następnie mierzy się stężenie znacznika w każdej próbce.
2.3 Analiza danych
Dane uzyskane z pomiarów stężenia znacznika można wykorzystać do obliczenia czasu mieszania. Czas mieszania definiuje się jako czas wymagany do stężenia znacznika, aby osiągnąć pewien poziom jednorodności w całym zbiorniku. Częstym kryterium jest rozważenie kompletnego mieszania, gdy współczynnik zmienności (CV) stężenia znacznika w różnych punktach próbkowania jest mniejsza niż pewna wartość, zwykle 5% lub 10%.
3. Pomiar prędkości
Prędkość płynu w zbiorniku jest kolejnym ważnym parametrem oceny efektu mieszania. Zanurzalny mikser zbiornika tworzy wzór przepływu w zbiorniku, a prędkość tego przepływu wpływa na to, jak dobrze substancje są mieszane.
3.1 anemometry i mierniki dopplerowania
Dostępnych jest kilka instrumentów do pomiaru prędkości płynu. Akreerze można zastosować do pomiaru prędkości płynu w określonym punkcie w zbiorniku. Pracują, wykrywając siłę wywieraną przez płynny płyn na czujnik. Z drugiej strony mierniki przepływu Dopplera używają efektu Dopplera do pomiaru prędkości płynu. Są nietopialne i mogą być używane do pomiaru prędkości płynu bez zakłócania przepływu.
3.2 Mapowanie pola przepływu
Wykonując pomiary prędkości w wielu punktach w zbiorniku, możliwe jest utworzenie mapy pola przepływu. Ta mapa pokazuje rozkład prędkości płynu w całym zbiorniku. Dobrze zaprojektowany mikser zbiornika zbiornika powinien utworzyć jednolite pole przepływu o wystarczającej prędkości, aby utrzymać substancje w zawiesinie i promować mieszanie. Obszary o niskiej prędkości lub stagnacji wskazują słabe mieszanie.
4. Analiza zużycia energii
Zużycie energii w zbiornikach zbiornika może również dostarczyć cennych informacji o jego wydajności mieszania. Ogólnie rzecz biorąc, mikser, który zużywa większą moc, powinien być w stanie zapewnić lepsze mieszanie. Jednak ten związek nie zawsze jest prosty.
4.1 Zastosowanie mocy monitorowania
Większość nowoczesnych mikserów zbiorników zanurzalnych jest wyposażona w mierniki energii, które mogą monitorować zużycie energii w prawdziwym czasie. Porównując zużycie energii miksera w różnych warunkach pracy, możliwe jest określenie optymalnych ustawień osiągnięcia najlepszego efektu mieszania.
4.2 Obliczanie wydajności
Wydajność miksera można obliczyć, porównując wejście mocy z mikserem z rzeczywistą wydajnością mieszania. Mikser o wysokiej wydajności będzie w stanie osiągnąć dobry efekt mieszania ze stosunkowo niskim zużyciem energii. Jeśli zużycie energii jest wysokie, ale efekt mieszania jest słaby, może wskazywać, że mikser nie jest odpowiednio rozmiaru lub że występują problemy mechaniczne.
5. Wpływ projektu miksera na efekt mieszania
Jako dostawca miksera zbiornika zbiornika wiem, że projekt miksera odgrywa kluczową rolę w określaniu efektu mieszania. Różne rodzaje mikserów zanurzalnych mają różne wzorce przepływu i możliwości mieszania.
5.1Mikser zanurzony z beczką dryfową
Mikser zanurzony z lufą Drift jest zaprojektowany w celu stworzenia pionowego wzoru przepływu w zbiorniku. Drift beczka pomaga poprowadzić przepływ płynu, który może poprawić wydajność mieszania, szczególnie w głębokich zbiornikach. Ten rodzaj miksera jest odpowiedni do zastosowań, w których wymagane jest mieszanie pionowe, na przykład w oczyszczalniach ścieków.

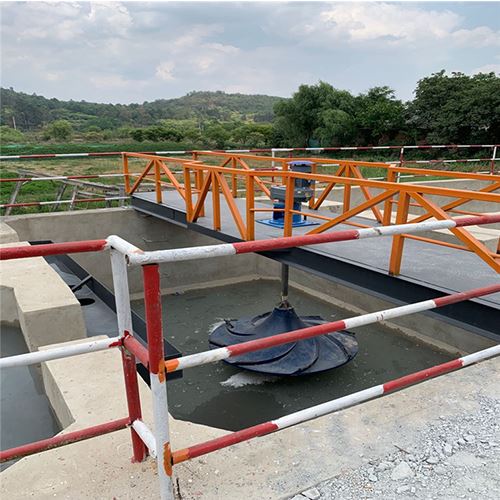

5.2Mikser hiperboloidowy
Mikser hiperboloidowy ma unikalny kształt, który tworzy trójwymiarowy wzór przepływu w zbiorniku. Ten wzór przepływu może obejmować duży obszar i zapewnia bardziej jednolity efekt mieszania. Miksery hiperboloidowe są często stosowane w zastosowaniach przemysłowych na dużą skalę, na przykład w roślinach chemicznych i stacjach energetycznych.
5.3Mikser zanurzalny rurki dryfowej
Mikser zanurzalny rurki dryfowej został zaprojektowany do generowania strumienia płynu o wysokiej prędkości. Ten odrzutowiec może wniknąć głęboko w zbiornik i rozbić duże kępy materiału. Jest odpowiedni do zastosowań, w których wymagane jest mieszanie o wysokiej intensywności, na przykład w mieszaniu grubej zawiesiny.
Wniosek
Pomiar efektu mieszania zanurzalnego miksera zbiornika jest złożonym, ale niezbędnym zadaniem. Stosując kombinację kontroli wizualnej, metody znacznika, pomiaru prędkości, analizy zużycia energii i biorąc pod uwagę wpływ projektowania miksera, możliwe jest dokładne ocenę wydajności miksera.
Jeśli jesteś na rynku zanurzalnego miksera czołgów lub potrzebujesz więcej informacji na temat zmierzenia efektu mieszania istniejącego miksera, skontaktuj się z nami w celu szczegółowej dyskusji i negocjacji w zakresie zamówień. Jesteśmy zaangażowani w zapewnienie najlepszych - dopasowanych rozwiązań mikserowych zbiorników dla twoich konkretnych potrzeb.
Odniesienia
- „Mixing in the Process Industries” Jy Oldshue
- „Handbook of Industrial Mixing: Science and Practice” Edward L. Paul, Victor A. Atiemo - Obeng i Suzanne M. Kresta
